Laserscanner-Kugel magnetisch
RSLB10M

Laserscanner-Kugel mit Saugnapf
RSLB10SV

 Laserscanner-Kugel mit speziellem Magnetfuß bzw. mit Saugnapf

  • Scankugel aus Kunststoff mit speziell mattem Strukturlack für ein optimales Reflexionsverhalten.

  • Stoßrobuster Kunststoff. Abwaschbare und spülmaschinentaugliche Oberfläche

  • Fixpunkte zur Verknüpfung von mehreren Standpunkten

  • Zuweisung raumbezogener Referenzinformationen zu einem Geodatensatz

  • Kann von allen Seiten verwendet werden

  • Geeignet im Innen- und Außenbereich
Scanner-Kugel mit speziellem Magnetfuß:

  • Spezieller Magnetfuß mit 10 Magneten für alle metallischen Oberflächen und weitere Anwendungen

  • Mit Aussparung für die Verwendung in Verbindung der Fixpunkte RSFP-X90

  • Für die Verwendung in Verbindung der Adapter RSFP-X90-1, RSFP-X90-2 und RSFP-X90-3:

    A) Damit kann die Laserscanner-Kugel auf jedem gängigem Stativ oder Dreifuß platziert werden. Siehe Abb.

    B) Dadurch kann die Laserscanner-Kugel exakt über einem RS Mini Prisma platziert werden. Siehe Abb.

  • Die Kippachshöhe von 100 mm entspricht gängigen Prismen damit auch die XYZ-Koordinaten mittels Totalstation einfach und präzise ermittelt werden können.
    Ggf. bieten wir auch eine Kombinationslösung von Magnetfuß, Adapter und Prisma mit Kippachshöhe von 100 mm an (siehe Abb. unten)

 Laserscanner-Kugel RSLB10SV
bzw. Saugnapf RSSV-X90 für RSLB10M
  • Ermöglicht die Verwendung der Laserscanner-Kugel auf jedem glatten Untergrund wie z.B. Glas oder glatte Möbelfronten ohne bohren oder kleben!





Technische Daten:
Durchmesser: Ø 145mm
Kippachshöhe: 100 mm (RSLB10M)
Gewicht Scanner-Kugel (nur Kugel): 250 g
Sphärizität: 0.3 mm bei 20 ºC
Genauigkeit Radius: ± 0,15 mm bei bei 20 ºC

Vermaßungsdatei RSLB10M und RSLB10SV.pdf zum Download.
Hier finden Sie für jedes RS-Produkt eine Vermaßungsdatei.

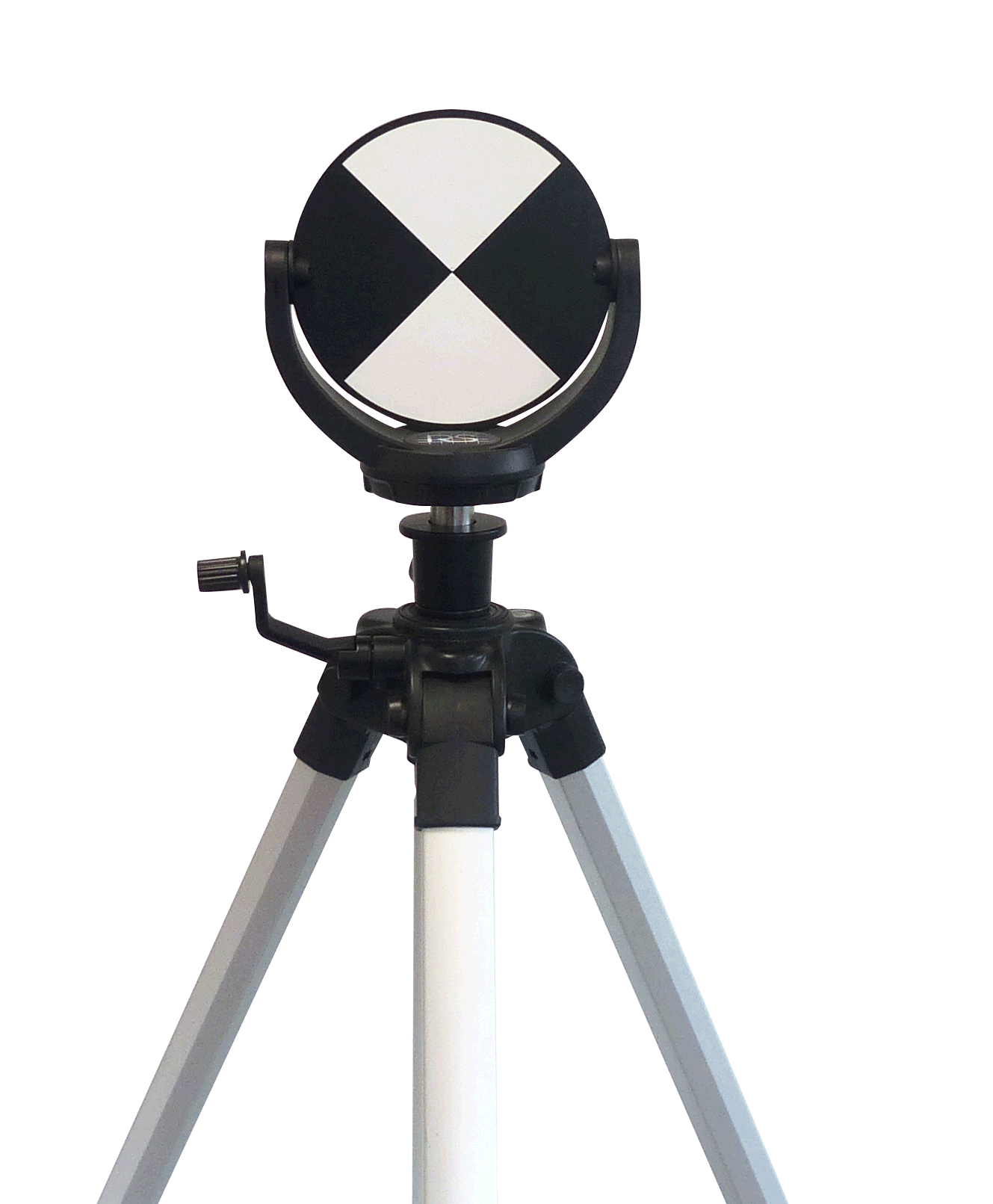

Anwendungsbeispiel RSLB10M auf Dreifuß Anwendungsbeispiel RSLB10M über RSMP380 Kippachshöhe: 100 mm

Kippachshöhe 100 mm bei RSLB10M, RSL422M, RSMP380 und RS183
