Absteckhilfen RS95, RS96 mit Reflexzielmarke und RS97 mit nicht reflektierender Zielmarke

Absteckhilfen

RS95

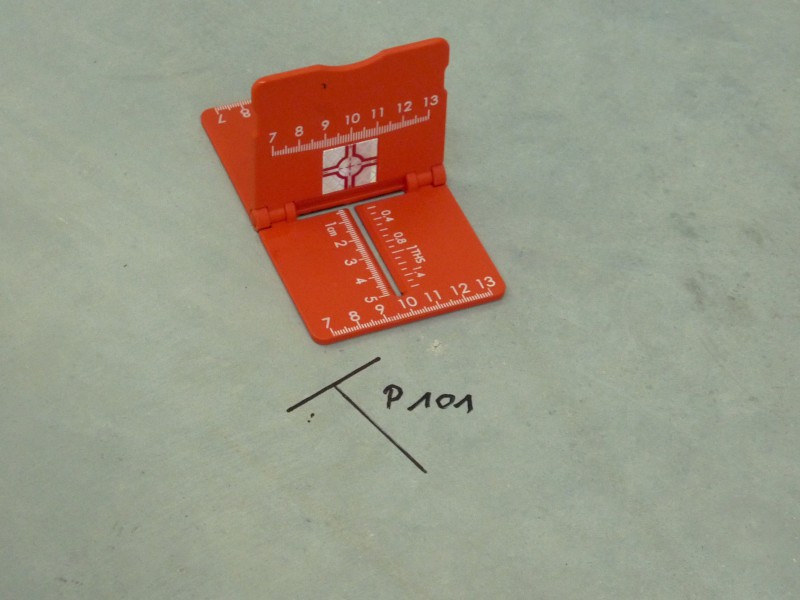

RS96 und RS97

mit Reflexzielmarke und Lineal für Aufmaße

zusammenklappbar
- mit Referenzlinien + Reflexzielmarke RS96
- mit Referenzlinien + Zielmarke RS97

Schneller und präzise abstecken
Die Absteckhilfen RS95, RS96 und RS97 sind speziell für präzise Absteckarbeiten am Schnurgerüst und auf Bodenplatten konzipiert. Besonders in der „Schlussphase“, bei den letzten 5-10 cm, bereitet das Einmessen von Vermessungspunkten auf der Bodenplatte oft Probleme, da der Prismenstab häufig hin und her bewegt und dabei genau im Lot gehalten werden muss – ein zeitaufwendiger Prozess.
Mit den Absteckhilfen wird dieser Vorgang deutlich erleichtert: sie lassen sich direkt auf den Boden stellen und mithilfe der Maßskalen kann der Assistent die Richtungsanweisungen des Ver­messers schnell und exakt übertragen.

Vorteile der Absteckhilfen:

  • Sie erleichtern das Einmessen der Achsen am Schnurgerüst.
  • Aufmaße auf der Bodenplatte können schnell und exakt eingemessen werden.
  • Richtungsangaben des Vermessers können schnell und präzise übertragen werden.
  • Das präzise Loten des Prismenstabs entfällt.
  • Orientierungsskalen für links und für rechts: die Zahl 10 entspricht der Achse
  • Orientierungsskalen für vor und zurück
  • Klappbar: passt in jede Hemdtasche und in jeden Instrumentenkoffer! (RS96/RS97).
  • Nach wenig Übung werden enorme Zeitersparnisse erzielt.
  • RS95, RS96: Die Reichweiten sind geräteabhängig und können durch Wetter- und Umweltbedingungen negativ beeinflusst werden.

Für die Messungen müssen folgende Höhen berücksichtigen werden:
RS95: Vom Fadenkreuz Reflexzielmarke bis zur Bodenplatte 30 mm
RS96: Vom Fadenkreuz Reflexzielmarke bis zur Bodenplatte 20 mm
RS97: Vom Fadenkreuz Zielmarke bis zur Bodenplatte 20 mm

Vermaßungsdatei RS95, RS96 und RS97.pdf zum Download.
Hier finden Sie für jedes RS-Produkt eine Vermaßungsdatei.
