RSMP190 - RSMP390

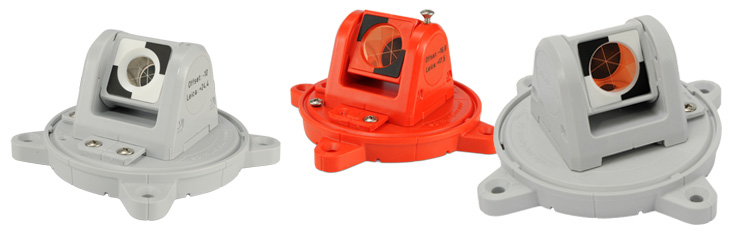

Miniprismas RSMP290, RSMP390C (prisma chapado en cobre)
y RSMP390S (prisma recubierto de plata)
Carcasa de plástico giratoria y combinable con prismas de 17,5 y 25,4 mm

Los miniprismas RSMP290 y RSMP390 pueden fijarse fácilmente con pegamento o tarugos y tornillos, incluso sobre superficies complicadas como fachadas de vidrio y mármol, edificios históricos, tuberías de gas o de aceite, etc. Para montarlas fácilmente en las estructuras de acero, las placas también incorporan un imán.

Los siguientes accesorios se ofertan con este producto (véase a la derecha):
Puntos de reanudación (artículo RSFP-X90)
Caperuza protectora con o sin magnetismo (RSPC10 y RSPC10M)

Al usar el taquímetro y la estación total

  • El prisma se puede dirigir siempre con precisión al instrumento de medición.
  • El prisma puede girarse en un radio de 360° y permitir así el uso del mismo punto de medición topográfico desde distintas direcciones.
  • Se pueden observar puentes, fachadas y muchos otros objetos de forma aún más rápida y precisa.
  • Al emplear estaciones totales robóticas pueden llevarse a cabo mediciones de asiento permanentes durante los trabajos de construcción.

Si se usa el miniprisma RSMP290 en el modo ATR, se logran alcances de
300 hasta 500 metros.

Si se usa el miniprisma RSMP390 en el modo ATR, se logran alcances de
500 hasta 700 metros.

Los alcances dependen del dispositivo y pueden verse mermados por las condiciones meteorológicas y medioambientales.

Al alcanzar los puntos de medición ya conocidos, se podrán lograr alcances de hasta 1000 metros con las estaciones totales robóticas. Para mediciones en el modo manual se logran alcances de aprox. 200 metros en función del foco.

RSMP290 con miniprisma de 17,5 mm: Offset: -10 (menos 10) [Leica +24,4], altura axial de inclinación: 45 mm
RSMP390 con miniprisma de 25,4 mm: Offset: -16,9 (menos 16,9) [Leica +17,5], altura axial de inclinación: 45 mm



RSMP190-290 RSMP190-290 RSMP190-290 RSMP190-290 RSMP190-290 RSMP190-290 RSMP190-390 RSMP190-390 RSMP190-390

PUNTO DE REANUDACIÓN RSFP-X90

RSFP-X90 Con el punto de reanudación RSFP-X90 siempre se puede posicionar la marca de reflejo o el miniprisma exactamente en el mismo lugar.

Los imanes de la placa mantienen la marca de reflejo o el miniprisma exactamente en el punto deseado.

El punto de reanudación está hecho de un acero inoxidable especial que reacciona ante los imanes.

TAPA DE PROTECCIÓN RSPC10

RSPC10
La cubierta de plástico RSPC10 protege el prisma o la marca de reflexión de la suciedad.

Para los puntos de difícil acceso, por ejemplo en el techo de un túnel, se ofrece la tapa de protección magnética RSPC10M.

Con el cubo metálico RSPC50 la tapa de protección RSPC10M puede retirarse fácilmente del prisma y volver a colocarse en él.

CUBO METÁLICO RSPC50 con rosca 5/8‘

RSPC50_animation

Con la rosca 5/8”, el cubo metálico RSPC50 se enrosca sobre un vástago. Las tapas de protección magnéticas (RSPC10M) se pueden retirar fácilmente de la carcasa de plástico y volverse a colocar en ella, incluso desde posiciones complicadas.
