Marca del escáner láser

RSL420M, RSL422M

RSL422M

con función de giro e inclinación, magnético

y ventosa RSSV-X90

Marca de escáner láser con base magnética especial

• Las articulaciones con rodamientos de bolas permiten alinear suavemente la marca del
  escáner láser en cualquier dirección y permanecer siempre con precisión en el eje y en su posición.

• La marca puede utilizarse como marca de escáner o de dron

• Disponible en dos versiones:
  A) Artículo RSL420M - impreso por una cara con offset 0 y
  B) Artículo RSL422M - impreso por ambas caras con offset +1,5 mm (La marca está impresa a ambos lados, esto permite usarla por ambos lados sin necesidad de girar o rotar)

• Puntos fijos para enlazar varios puntos de posición

• Asignación de informaciones de referencia espacial a un registro geodésico

• Apropiado para interiores y exteriores

Base magnética:

• Base magnética especial con 11 imanes para todo tipo de superficies metálicas y otras aplicaciones

• Con entalladura para su uso junto con los puntos fijos RSFP-X90

• Para su uso junto con los adaptadores RSFP-X90-1, RSFP-X90-2 y RSFP-X90-3:

  A) Con ello, la marca de escáner láser puede colocarse sobre cualquier trípode normal. Ver fig.

  B) De este modo, la marca de escáner láser puede colocarse con precisión sobre un mini prisma RS. Ver fig.

• La altura axial de inclinación de 100 mm se corresponde a los prismas actuales, de este modo también pueden determinarse las coordinadas XYZ mediante estación total de forma sencilla y precisa.
  En su caso hay una combinación de base magnética, adaptador y prisma con altura axial de inclinación 100 mm (ver gráfico)

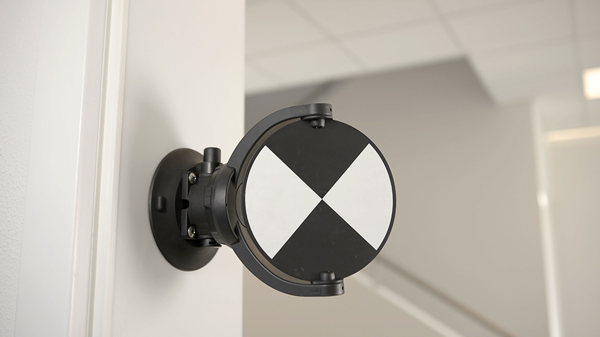

Ventosa RSSV-X90

• ¡Permite el uso de la esfera de escáner láser sobre cualquier superficie lisa, como cristal o frentes de muebles lisos sin necesidad de taladrar o pegar!

---------------------------------------

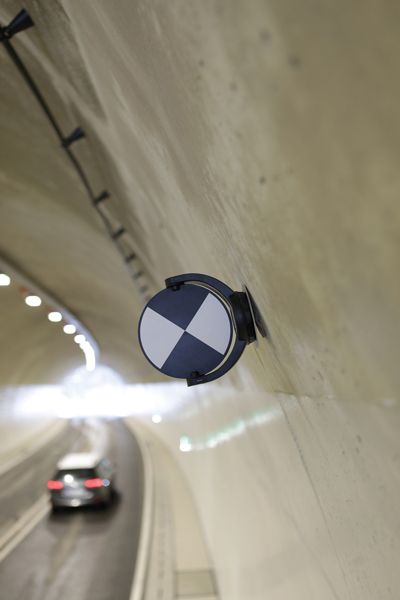

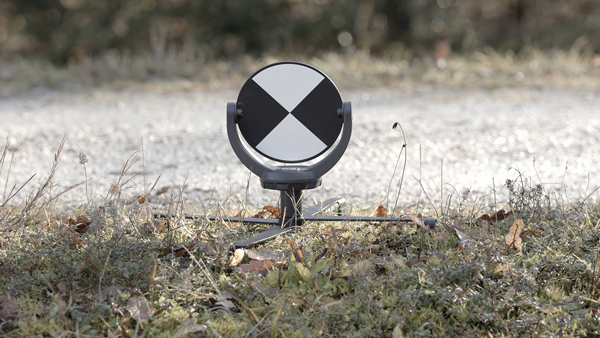

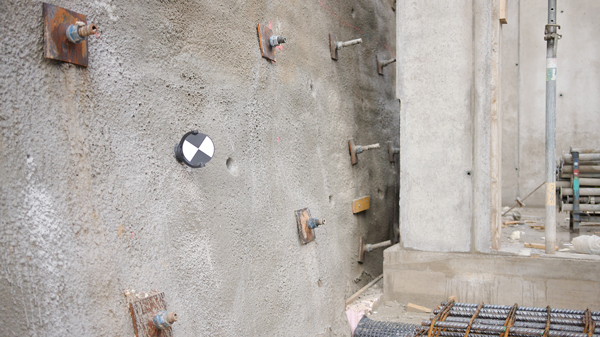

Ejemplos de aplicación

Productos con altura axial de inclinación 100 mm

Archivo de dimensión RSL420M y RSL422M.pdf para descargar
Aqui encontrarás archivos de dimensión para todos los productos RS
